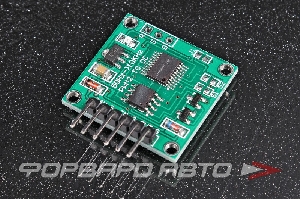

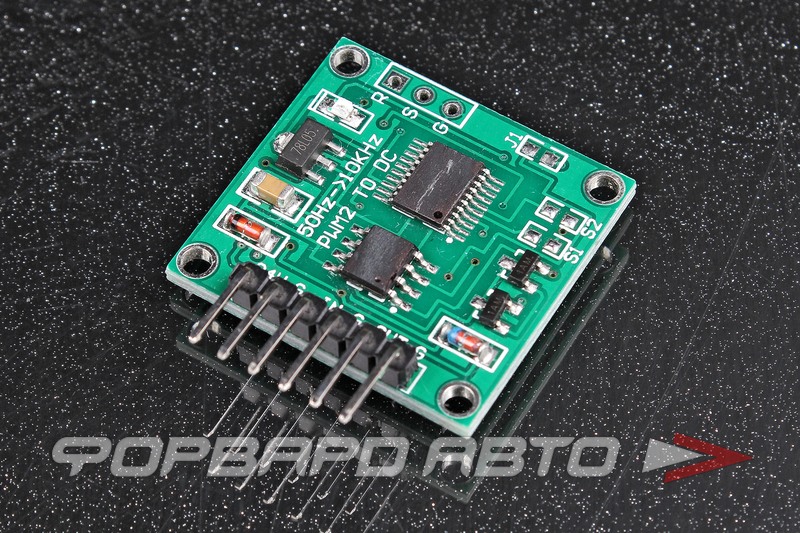

Это линейное преобразование модуля, Выход PWM данных выражен сигналом напряжения через внутреннюю обработку чипа.
Параметры модуля:
Напряжение источника питания: 9 В ~ 24 В
Диапазон входного напряжения сигнала: 4 ~ 24 В
Диапазон частот входного сигнала: 50 Гц ~ 10 кГц
Диапазон входного сигнала рабочего цикла: 0 ~ 100%
Выходное напряжение: 0,00 в ~ 5,00 в/0,00 в ~ 10,00 в
Вход: S1 колодки на печатной плате: по умолчанию открыт, нет использования.
Режим вывода: S2 колодки на печатной плате: открытая цепь (выход 0,00 V ~ 5,00 V); короткое замыкание (выход 0,00 V ~ 10,00 V), по умолчанию открыт.
Область применения: оборудование для удаленного сбора данных и управления;
Размер: (Д) 26 мм (Ш) * 23 мм (высота) 10 мм

Модуль интерфейса:
24 В: Положительный интерфейс питания (9 В ~ 24 В).
G: интерфейс источника питания.
В: входной интерфейс положительного сигнала.
G: входной интерфейс отрицательного сигнала.
Выход: выходной интерфейс сигнала (0,00 в ~ 5,00 в/0,00 в ~ 10,00 в).
G: интерфейс источника питания.

Примечание: Если выход 0,00 V ~ 10,00 V, напряжение источника питания должно быть 15 V.
Выход (0,00 V ~ 5,00 V) Разрешение: 0,050 V/D (V/dutycycle)
Выход (0,00 V ~ 10,00 V) Разрешение: 0,100 V/D (V/dutycycle)

Используется для расчета коэффициента мощности формулы: (Выходное напряжение (В)/разрешение) = коэффициент мощности (%).
Например: выход (0,00 V ~ 5,00 V) выход для 2,5 V
(2,5 (V)/0,05) = 50 (%).
