Артикул:

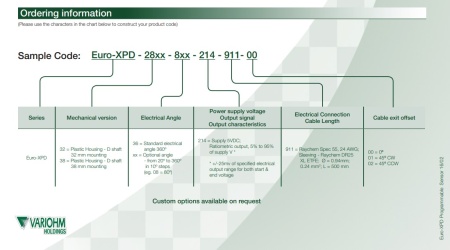

XPD-2832-812-214-911-00
Код
—
191817
Каталожный номер
—
XPD-2832-812-214-911-00
Наличие
Описание
Информация на сайте считается ознакомительной и не является исчерпывающим руководством к использованию товара или услуги.

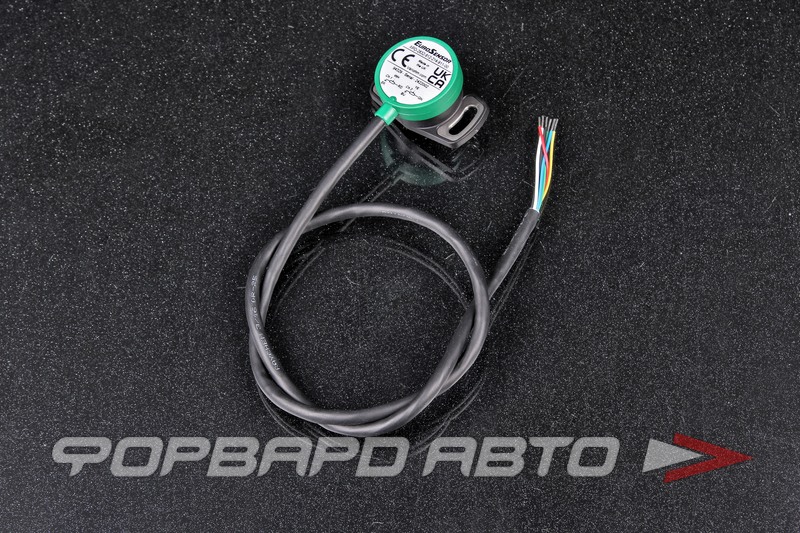

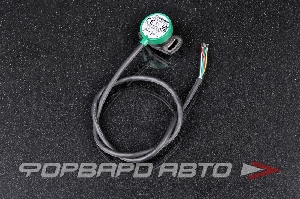

Благодаря программируемому выбору угла и резервному выходу, этот компактный бесконтактный датчик Холла имеет степень защиты IP68 и подходит для сложных задач обратной связи по положению с высокой интенсивностью работы во всех областях автоспорта.
Поворотный датчик с D-образным валом 8 мм
• Бесконтактная технология на основе эффекта Холла
• Длительный срок службы - исключительная прочность
• Программируемые углы от 20º до 360º
• Степень защиты IP68
• Выбираемые варианты монтажа
• Резервный выход
Mechanical
Typical Life Cycle >50 million movements (restriction by mechanics)
Torque < 0.1 Ncm
Measuring range 360º redundant, signal 1 cw, signal 2 ccw
Housing High grade temperature resistant plastic
D-Shaft Nylon 66
Environmental
Operating temperature -40°C to +125°C (Short term 150ºC)
Vibration 5...2000 Hz; Amax = 0.75 mm;
amax = 20g to IEC 60068-2-6
IP rating IP68 (minimum)
Electrical
Supply Voltage 5V +/- 0.5V
Output signal Ratiometric 5%...95% of supply (+/-25mv of specified
electrical output range for both start & end voltage)
Independant linearity +/- 0.5% of each signal range
Isolation resistance 200 MΩ (500 VDC, 1 bar, 2s)
Repeatability <= 0.2% (dependent on mounting tolerances)

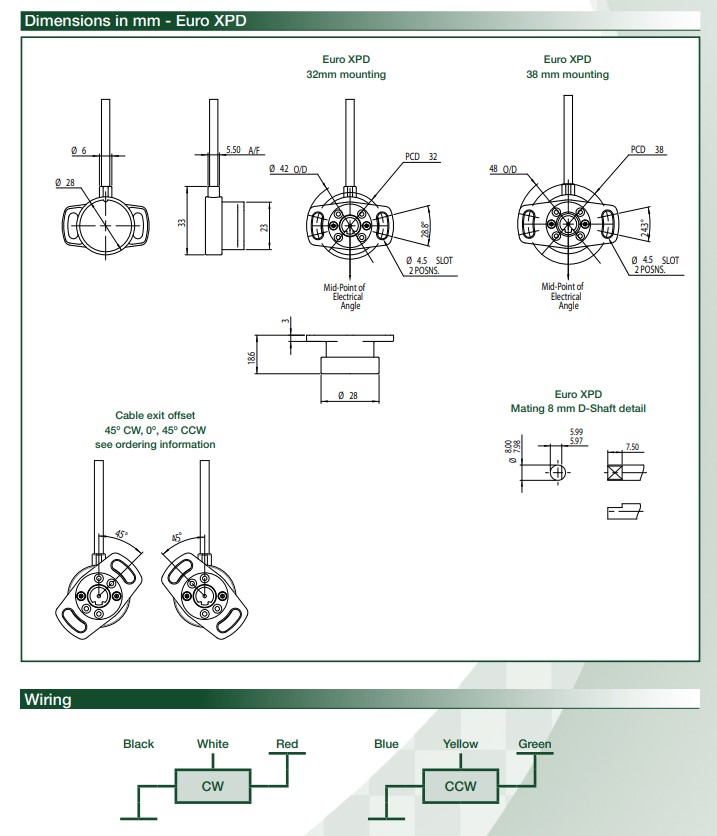

Electrical connection See ordering code/wiring diagram
Cable type Raychem Spec 55, 24 AWG; Sleeving - Raychem DR25
