Код
—
136943
Каталожный номер
—
PN-UCM-1X
Информация на сайте считается ознакомительной и не является исчерпывающим руководством к использованию товара или услуги.

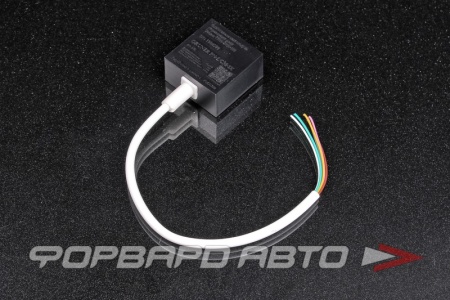

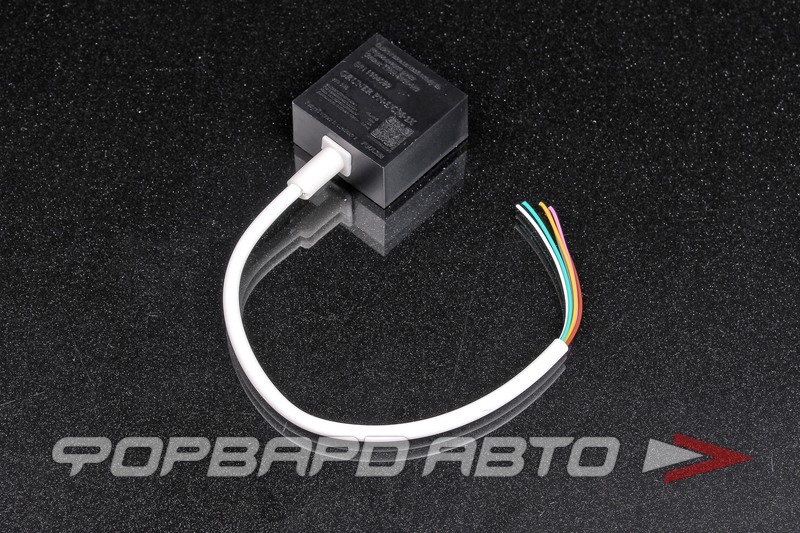

Модуль предназначен для импульсного управления силовым реле Gruner 750H, согласно логике работы обычного нормально-разомкнутого реле. При этом управление может осуществляется от двух статических сигналов, по следующему алгоритму:- если на любом из входов (белый и коричневый провод) появляется +12В , на соответствующий выход модуля (зеленый) выдаются импульс на включения реле;
- если с обоих входов (белый и коричневый провод) снимается +12В, на соответствующий выход (желтый) модуля выдаются импульс на отключения реле.
В интервалах между выдачами импульсов включения / выключения реле Gruner 750H выходы модуля (желтый и зеленый) переводятся в высокоимпедансное состояние (не подключены ни к минусу, ни к плюсу).
Технические характеристики
Напряжение питания: +7…+16 В. постоянного тока.
Максимальный ток потребления в режиме ожидания: не более 7мА.
Максимальный допустимый ток на любом выходе управления контакторами: 1.2А
Длительность импульса управления поляризованными контакторами: 0,5 Сек.
Температурный диапазон (рабочее состояние): -25…+55 град. С.
